H型钢激光二次加工线

  • H型钢激光二次加工线

产品简介

◆激光器功率:12000w

◆切割材质:H 型钢、曲面钢、槽钢等对剖面切割形状具有较高精度要求的激光切割。

◆应用范围:农业机械/钢结构/矿山机械/机械设备/板金加工/工程机械/汽车制造/建筑幕墙等。

电话咨询:15152233072
  • 产品详情
  • ...

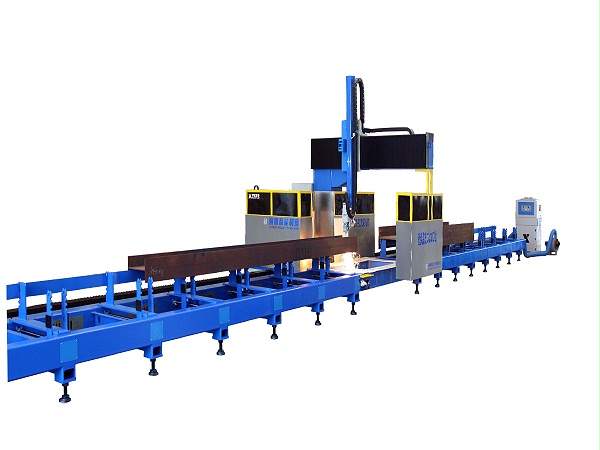

现场实物参考图

产品特点

    先进的三维六轴五联动控制技术

    双工位设计:A工位切割的同时, B 工位吊装上下料

  此产品的切割头为翔激光 定制产品 ,采用特殊定制部件。具有自动调焦、 APP 实时监控、同轴喷出辅助气体切割,确保最佳切割质量。

  12000W激光器具有更高的光电转换效率, 可以实现更好、更稳定的光束质量,更强大的抗高反能力。
设备参数

序号

项目/型号

ZX-FCX50120

1

型钢切割范围

高度:15 0mm~800mm

宽度:250mm~1200mm

长度≦ 26000mm

2

X 轴行程

2000mm

3

Y 轴行程

26000mm

4

Z 轴行程

900mm

5

X/Y  轴定位精度

±0.25mm

6

X/Y   轴重复定位精度

±0.05mm

7

X/Y /Z 最大速度

30m/min

8

A  轴摆动角度

±90°

9

B 轴摆动角度

±90°

10

最大加速度

0.2G

11

相数

3

12

电源规格

380V/50HZ

13

总电源防护等级

IP54

14

激光器功率

12000 w

注:具体加工范围可根据客户要求指定。The exact process range can be designed to according customer's requirements.


作业流程图


 与传统人工加工对比

以日加工5012H型钢( 600x200mm)(单件28孔)工件为例(以下数据以无锡加工行情参考)

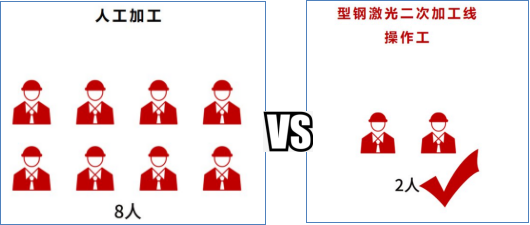

用工效率对比


工件越大,型钢激光加工线的优势越明显

加工效率对比(8小时工作制)

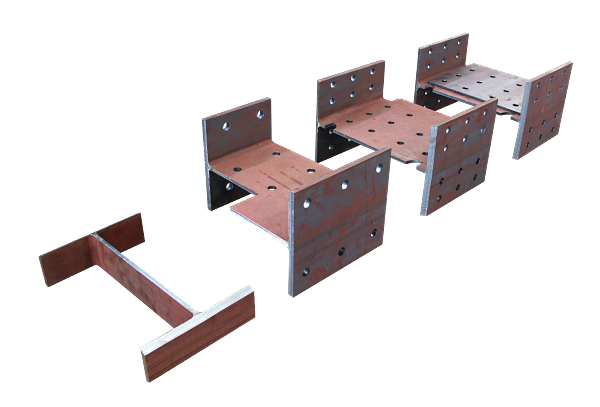

切割样品
